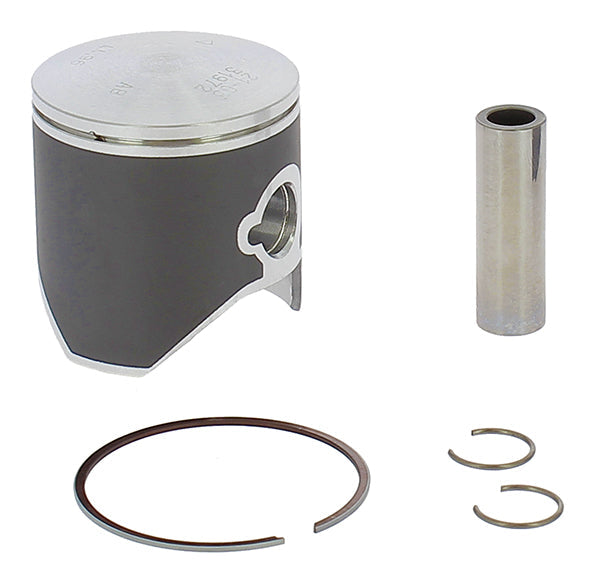

Quando arriva il momento di revisionare il gruppo termico della tua KTM 65 SX, la domanda più frequente è sempre la stessa: quale misura di pistone devo ordinare? Sbagliare la misura significa montare un pistone con troppo gioco (perdita di compressione, rumore, usura precoce) o troppo poco gioco (rischio di grippaggio al primo riscaldamento). In questa guida vediamo come misurare il cilindro e scegliere la misura corretta del pistone Vertex, valida anche per le derivate Husqvarna TC 65 e Gas Gas MC 65.
Perché esistono più misure di pistone
Il cilindro di un motore 2 tempi non ha un diametro fisso per sempre. Con l'uso si consuma leggermente, e dopo una rettifica con riporto di nichel-silicio (nikasil) il diametro interno cambia. Per questo Vertex, fornitore di primo equipaggiamento di KTM, produce lo stesso pistone in più misure di diametro leggermente diverse: così puoi sempre ripristinare il gioco corretto tra pistone e cilindro, indipendentemente dallo stato del cilindro.
Per la KTM 65 SX le due misure più comuni sono:
- 44,97 mm (misura CD): per cilindro standard o con usura lieve, diametro interno 44,99-45,01 mm.
- 44,98 mm (misura EF): per cilindro leggermente più consumato o rettificato, diametro interno 45,01-45,02 mm.
Come misurare il cilindro passo per passo
La misura si prende con un micrometro per interni (alesametro) tarato. Ecco la procedura corretta:
- Pulisci a fondo il cilindro e assicurati che sia a temperatura ambiente. Le misure a caldo non sono attendibili.
- Misura il diametro interno in più punti: nella parte alta, centrale e bassa della canna, e in due direzioni ruotate di 90 gradi. Un cilindro ovalizzato o conico va rettificato.
- Prendi il diametro maggiore rilevato come riferimento.
- Il gioco corretto pistone-cilindro per questo motore è 0,02-0,04 mm: sottrai il diametro del pistone dal diametro del cilindro per verificarlo.
Se non hai un alesametro, portati il cilindro dal tuo motorista di fiducia: la misurazione richiede pochi minuti ed evita errori costosi.
Regola pratica per scegliere
Se il cilindro è standard con consumo nella norma, la misura 44,97 mm (CD) dà il gioco corretto di circa 0,03 mm. Se hai già montato la CD e il gioco risulta eccessivo, oppure il cilindro è stato rettificato a una tolleranza superiore, passa alla 44,98 mm (EF). Nel dubbio, misura sempre: è l'unico modo per avere la certezza.
Cosa serve per una revisione completa
Il pistone da solo non basta. Per una revisione del gruppo termico fatta a regola d'arte servono anche:
- Il kit guarnizioni smeriglio, con le basi cilindro in spessori diversi per impostare la quota di squish.
- La gabbia a rulli dello spinotto, da sostituire sempre: anche se sembra integra, l'usura microscopica degli aghi può causare grippaggi.
- Un controllo dello stato di cuscinetti di banco e paraoli.
Nel nostro store trovi il pistone Vertex nelle misure CD ed EF, le gabbie a rulli Wossner e i kit guarnizioni Athena specifici per la KTM 65 SX (2009-2023 e 2024-2026), con le applicazioni verificate per anno. Usa il selettore moto in alto nel sito per filtrare i ricambi compatibili con il tuo mezzo.
